JOHN - DEERE
MANUELS POUR TRACTEURS

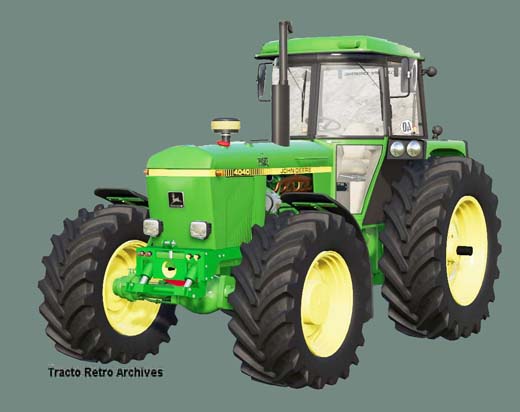

4040
4240 4440 et série
S
|
|
|
|
|
 |
|
Réf:/ JD/ MA 033
Manuel technique d'atelier
concessionnaire - N° TM 4345 de 1983 - des tracteurs John Deere
4040, 4240 et 4440.(1134
pages)
Généralités, dépose, démontage, diagnostic
des pannes, remise en état, montage et réglages sur 9 sections (702
pages)
Et complément indissociable
Fonctionnements et contrôles sur 7 sections
(432 pages)
De nombreuses coupes, photos, illustrations
et schémas en couleur. |
|
|
|
|
|
|
|
Les sections "Remise en état" |
|
Section 10 |
|
Généralités : Données de réparation
et outils spéciaux, inspection avant, à, et après livraison,
contrôles et réglages, graissage et entretien, du moteur et du
tracteur, dépose et repose d'ensembles. (88 pages) |
|
Section 20 |
|
Remise en état du moteur : données de réparation et outils spéciaux,
culasse, soupapes et arbre à cames, bloc cylindres, chemises,
pistons et billes, vilebrequin, palier et volant, graissage,
refroidissement. (104 pages) |
|
Section 30 |
|
Remise en état de l'alimentation et de l'admission d'air : données
de réparation et outils spéciaux, admission d'air, alimentation,
commande du régime. (88 pages) |
|
Section 40 |
|
Remise en état de l'installation électrique : données
de réparation et outils spéciaux, remplacement de faisceaux, circuit
de charge, circuit de démarrage, éclairage, instruments et
accessoires, essieu avant moteur hydrostatique. (50 pages) |
|
Section 50 |
|
Remise en état de la transmission : données de réparation et outils
spéciaux, embrayage Perma, train planétaire de boîte Quad Range, et
sélecteur de groupe et de vitesse, réducteur gamme rampante, boite
synchro-range ou Quad range huit vitesses, boite de vitesse Power
Shift, PDF, différentiel et soupape de blocage du différentiel,
transmissions finales, essieu avant moteur hydrostatique. (168
pages) |
|
Section 60 |
|
Remise en état :
direction, frein : données de réparation et outils
spéciaux, direction hydraulique, freins
hydrauliques, frein à main, frein de remorque.
(40 pages) |
|
Section 70 |
|
Remise en état du système hydraulique : données de réparation
et outils spéciaux, composants hydrauliques divers, pompe à huile de
boîte et pompe hydraulique, relevage hydraulique et attelage
trois points, distributeur auxiliaire, coupleur de sécurité et vérin
à distance. (80 pages) |
|
Section 80 |
|
Divers : données de réparation et outils spéciaux,
essieux avant, roues. (14 pages) |
|
Section 90 |
|
Remise en état de la cabine : données de réparation
et outils spéciaux, climatisation, chauffage, sièges, divers. (70
pages) |
|
|
|
Les sections "Fonctionnement et contrôles" |
|
Section 220 |
|
Fonctionnement et contrôle du
moteur : données de réparation et outils spéciaux,
refroidissement et graissage, avec pages couleur. (20 pages) |
|
Section 230 |
|
Fonctionnement et contrôles
de l'admission d'air et de l'alimentation : données de
réparation et outils spéciaux, admission d'air, alimentation,
commande du régime, avec pages couleurs. (60 pages) |
|
Section 240 |
|
Fonctionnement et contrôles de
l'équipement électrique : données de réparation et outils
spéciaux, généralités, schémas de câblage, circuit de charge,
circuit de démarrage, circuits des instruments et accessoires,
essieu avant moteur hydrostatique. (86 pages) |
|
Section 250 |
|
Fonctionnement et contrôles
de la transmission : données de réparation et outils spéciaux,
embrayage Perma et boites annexes, recherche de panne,
fonctionnement de la boite Power Shift, recherche de pannes,
différentiel et réductions finales, essieu avant moteur
hydrostatique. Avec pages couleur. (84 pages) |
|
Section 260 |
|
Fonctionnement et contrôles :
direction et freins : direction hydraulique, freins
hydrauliques, frein de remorque. Nombreuses pages couleur.
(26 pages)
|
|
Section 270 |
|
Fonctionnement et contrôles
de l'hydraulique : données de réparation et outils
spéciaux, fonctionnement, contrôles, divers, pompe à huile de
boite et pompe hydraulique, relevage hydraulique et attelage 3
points, distributeurs auxiliaires et vérins à distance.
Nombreuses pages couleur (126 pages) |
|
Section 290 |
|
Fonctionnement et contrôles
des éléments de la cabine de conduite : données de réparation et
outils spéciaux, climatisation, chauffage, siège. Avec pages
couleur. (30 pages) |
|
A noter
: |
|
Nos
références JD MA 053 (TM 2678) et JD MA 053bis (TM 2679)
sont complémentaires
Hormis les
reports concernant les moteurs, il existe d'autres renvois :
Alternateur et démarreur : CTM 77*
Pont avant
séries 1100 et 1150 : CTM 79
Pont avant
séries 1100 et 1150 : CTM 44* idem que CTM 79 mais en
anglais
Accessoires moteur : CTM 67
*Disponibles
en anglais
uniquement
|
|
|
|
|
 |
|
Tracteurs
JOHN - DEERE
4040, 4040S, 4240,
4240S et 4440
Réf:/ JD/ MA 033 Bis
Manuel technique
d'atelier concessionnaire - N° TM 4345 de 1984- des tracteurs
John Deere 4040, 4040S, 4240, 4240S et
4440. (1476 pages)
|
|
|
|
|
|
Section 10 |
|
Les
sections "Remise en état"
Généralités :
Données de réparation et outils spéciaux, inspection avant, à, et
après livraison, contrôles et réglages, graissage et entretien, du
moteur et du tracteur, dépose et repose d'ensembles. (88 pages) |
|
Section 20
|
|
Remise en état du
moteur : données de réparation et outils spéciaux, culasse, soupapes
et arbre à cames, bloc cylindres, chemises, pistons et billes,
vilebrequin, palier et volant, graissage, refroidissement. (104
pages) |
|
Section 30 |
|
Remise en état de
l'alimentation et de l'admission d'air : données de réparation et
outils spéciaux, admission d'air, alimentation, commande du régime.
(88 pages) |
|
Section 40
|
|
Remise en état de
l'installation électrique : données de réparation et outils
spéciaux, remplacement de faisceaux, circuit de charge, circuit de
démarrage, éclairage, instruments et accessoires, essieu avant
moteur hydrostatique. (50 pages) |
|
Section 50
|
|
Remise en état de la
transmission : données de réparation et outils spéciaux, embrayage
Perma, train planétaire de boîte Quad Range, et sélecteur de groupe
et de vitesse, réducteur gamme rampante, boite synchro-range ou Quad
range huit vitesses, boite de vitesse Power Shift, PDF, différentiel
et soupape de blocage du différentiel, transmissions finales, essieu
avant moteur hydrostatique. (168 pages) |
|
Section 60 |
|
Remise en état :
direction, frein : données de réparation et outils spéciaux,
direction hydraulique, freins hydrauliques, frein à main, frein de
remorque. (40 pages ) |
|
Section 70 |
|
Remise en état du
système hydraulique : données de réparation et outils spéciaux,
composants hydrauliques divers, pompe à huile de boîte et pompe
hydraulique, relevage hydraulique et attelage trois points,
distributeur auxiliaire, coupleur de sécurité et vérin à distance.
(80 pages) |
|
Section 80 |
|
Divers : données de
réparation et outils spéciaux, essieux avant, roues. (14 pages
) |
|
Section 90 |
|
Remise en état de la
cabine : données de réparation et outils spéciaux, climatisation,
chauffage, sièges, divers. (70 pages) |
|
|
|
Les sections "Fonctionnement
et contrôles" |
|
Section 220
|
|
Fonctionnement et
contrôle du moteur : données de réparation et outils spéciaux,
refroidissement et graissage, avec pages couleur. (20 pages ) |
|
Section 230
|
|
Fonctionnement et
contrôles de l'admission d'air et de l'alimentation : données de
réparation et outils spéciaux, admission d'air, alimentation,
commande du régime, avec pages couleurs. (60 pages ) |
|
Section 240 |
|
Fonctionnement et
contrôles de l'équipement électrique : données de réparation et
outils spéciaux, généralités, schémas de câblage, circuit de charge,
circuit de démarrage, circuits des instruments et accessoires,
essieu avant moteur hydrostatique. (86 pages) |
|
Section 250 |
|
Fonctionnement et
contrôles de la transmission : données de réparation et outils
spéciaux, embrayage Perma et boites annexes, recherche de panne,
fonctionnement de la boite Power Shift, recherche de pannes,
différentiel et réductions finales, essieu avant moteur
hydrostatique. Avec pages couleur. (84 pages) |
|
Section 260 |
|
Fonctionnement et
contrôles : direction et freins : direction hydraulique, freins
hydrauliques, frein de remorque. Nombreuses pages couleur. (26
pages) |
|
Section 270
|
|
Fonctionnement et
contrôles de l'hydraulique : données de réparation et outils
spéciaux, fonctionnement, contrôles, divers, pompe à huile de boite
et pompe hydraulique, relevage hydraulique et attelage 3 points,
distributeurs auxiliaires et vérins à distance. Nombreuses pages
couleur (126 pages) |
|
Section 290 |
|
Fonctionnement et
contrôles des éléments de la cabine de conduite : données de
réparation et outils spéciaux, climatisation, chauffage, siège. Avec
pages couleur. (30 pages) |
|
Retour page JD
|
|
|
|
|
|
|
|
Réf:/ JD/ MA 033 Ter
Idem mais en
anglais
4040,4040 S,
4240,4240 S and 4440 Tractors. Technical Manual TM-4346 (Novembre 1983)(1476
pages)
|
|
|
|
|
_________
Manuels et livrets d'entretien
Réf:/ JD/ ME 445
Livret d'entretien - N° OM-L 32.981 - pour
tracteurs John Deere 4040, 4240 et
4440. (150 pages)
________
Réf:/ JD/ ME 450
Livret d'entretien - N° OM-L 38.686- pour
tracteurs John Deere 4040S et 4240S. (120
pages)
________
Réf:/
JD/ ME 477ter
Livret d'entretien - N° OMCC
58068 Edition B2 - pour chargeurs John Deere 531, 551, 631,
651, 661, 731 et 751 à partir du n° de série 26500 équipant les
tracteurs 1750, 1850, 1950, 1640, 2250, 2450, 2040, 2140, 2650, 2850,
3040, 3050, 3140, 3350, 3640, 3650, 4040, 3100, 3110, 3200, 3210, 3300,
3310 ,3400 ,3410, 5300, 5400, 5310, 5410, 5500, 5510, 6100, 6100SE,
6200, 6200SE, 6300, 6300SE, 6205, 6010, 6010SE, 6110, 6110SE, 6210, 6210SE,
6020,6120, 6220, 6400, 6400SE, 6310, 6310SE, 6410, 6410SE, 6320, 6420,
6505, 6506, 6600, 6510, 6510SE, 6610, 6610SE, 6520, 6620, 6800, 6810,
6820, 6910, 6920, 7600, 7610, 7700, 7710, 7800 et 7810.
(170 pages)
Catalogue
pièces de rechanges
Réf:/ JD/ CP 4040S/4240S
Catalogue de pièces des rechanges - N° PC
4183 de 1984 - pour tracteurs John Deere
4040S et 4240S. En français, anglais, allemand,
italien, espagnol et suédois. Très
beau document ou sont répertoriées en planches avec
vues éclatées de toutes les pièces détachées. (580 pages)
________
Retour page JD
|
Les manuels et revues édités par
Tracto Retro Archives décrites ci-dessous sont livrables
en version papier ou en version PDF par téléchargement.
La plupart des manuels de moins de
200 pages sont reliées par thermocollage "Qualité
professionnelle"
Au-delà de 200 pages ils sont
percés de 4 trous prêt à être introduit dans un
classeur.
Pour les conditions de ventes
et les tarifs, merci de nous contacter.
(Voir Horaires d'ouvertures en bas
de cette page)
Nous vous fournirons un devis dans
les plus brefs délais et vous apporterons conseil si
besoin était.
|
Le courrier sera adressé à:
TRACTO-RETRO ARCHIVES
3 Rue du Houblon
67170 KRIEGSHEIM
FRANCE
Vous pouvez nous contacter du lundi au jeudi de 14h à 18h30,
vendredi fermeture 18H.
Tel/ Fax 03 88 51 18 70
Nos adresses Email :
tractoretroarchives@laposte.net
ou
tractoretroarchive@gmail.com
Voir conditions en cliquant
sur le logo
Vous êtes sur la page manuels et
revues tracteurs John Deere
4040, 4040S, 4240, 4240S et
4440
et nous sommes le :
|
|
