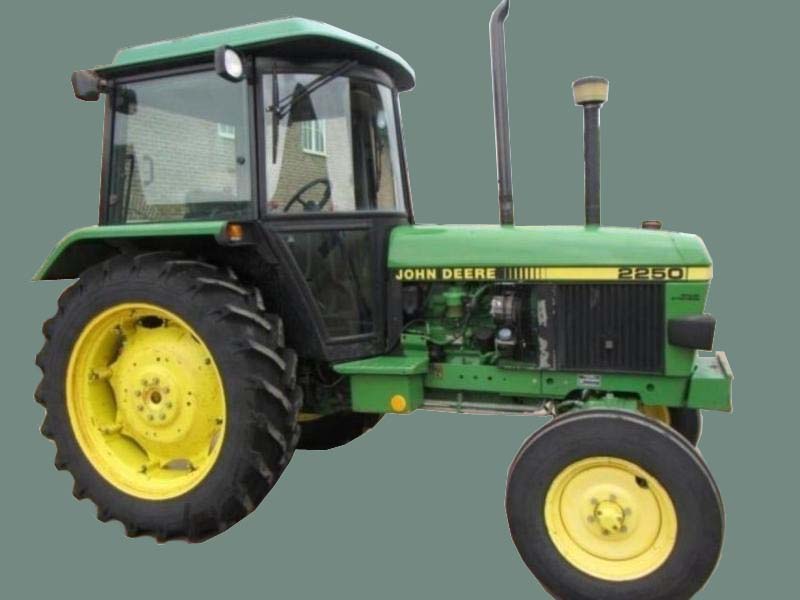

Tracteurs
JOHN - DEERE
MANUELS POUR TRACTEURS
2250, 2450, 2650 et
2850
|
|
|
|
|
 |
|
Réf:/ JD/ MA 016
Manuel technique d'atelier
concessionnaire - N° TM 4441 de 1987 - des tracteurs John Deere 2250,
2450, 2650 et 2850.
(870 pages)
Généralités, dépose, démontage, diagnostic
des pannes, remise en état, montage et réglages en 9 parties,
possibilité de relier chaque partie individuellement (nous
contacter). De nombreuses coupes, photos, illustrations et schémas font
de ce document un document d’exception des plus complet.
A noter
: nos références JD/ MA 016, (manuel de réparations) JD/ MA 016
Bis (fonctionnement et contrôles) sont complémentaires. |
|
|
|
|
|
Section 10 |
|
Caractéristiques techniques, inspections
avant, à, et après livraison, graissage et entretien, vérifications et
réglages, dépose et repose d'ensembles. (240 pages) |
|
Section 20 |
|
Attention : cette section du présent manuel, comporte
uniquement 6 pages consacrées au radiateur, entraînement visco et
pales de ventilateur.
Pour la partie motrice complète, veuillez vous reportez à
notre réf. JD/MA.MOT CTM 3254. |
|
Section 30 |
|
Système d'alimentation : réservoir, réservoir secondaire,
séparateur d'eau, aides au démarrage par temps froid, régulation du
régime, filtre à air. (14 pages)
Attention : dans cette section du présent manuel, il y
également
un report sur notre réf. JD/MA.MOT CTM 3254. |
|
Section 40 |
|
Équipement électrique : les faisceaux de câbles,
dispositifs de commande et de contrôle (avec cabine SG2, sans
cabine, et avec cabine MC1), éclairage, démarreur et alternateur.
(78 pages) |
|
Section 50 |
|
Transmission - réparation : dispositifs de commandes
d'embrayage, embrayages moteur mono-disques, embrayage moteur
bi-disque, réducteur Hi-Lo, réducteur gamme rampante, dispositif
sélecteur sur console, dispositif sélecteur central, boîte
synchronisée et pompe à huile boîte, boîte à manchons baladeurs et
pompe à huile de boîte, différentiel, commandes finales, prises de
force indépendantes, prise de force moteur, prise de force avant,
arbre de transmission et embrayage du pont avant. (230
pages) Dans cette section également nous
attirons votre attention sur le renvoi vers le manuel John Deere
CTM 4423 traitant des essieux de ponts avants APL 300 et APL 700. |
|
Section 60 |
|
Direction et freins - réparation : direction
hydrostatique, vérin de direction, direction hydraulique, direction
mécanique, freins hydrauliques, frein à main, frein hydraulique de
remorque. (82 pages) |
|
Section 70 |
|
Système hydraulique - réparation : Soupapes, pompes hydrauliques,
relevage hydraulique, relevage avant, distributeurs auxiliaires à
tiroirs et à soupapes, raccords de sécurité ISO, raccords rapides
ISO, vérin de commande à distance, (114 pages) |
|
Section 80 |
|
Divers : Essieu avant des tracteurs sans pont, voir la note,
roues avant et arrière, dispositif d'attelage axla. (24 pages) |
|
Section 90 |
|
Cabine : climatisation, ventilation et chauffage de la cabine avec
SG2, ventilation et chauffage cabine SG2 à pavillon plat,
ventilation et chauffage avec MC1, siège du conducteur, cabine SG2,
cabine MC1, arceau de sécurité, cadre de sécurité. (82 pages) |
_________
|
|
|
|
 |
|
Réf:/ JD/ MA 016 Bis Document d'atelier
concessionnaire , mode de fonctionnement et contrôle - N° TM 4447 de
1988 - sur les tracteurs 1350, 1550, 1750, 1850,
1850N, 1950, 1950N, 2250, 2450, 2650,
2650N, 2850, 3050, 3350 et 3650.
(506 pages)
Fonctionnement et contrôles en 7 parties. De
nombreuses coupes, photos, illustrations et schémas en couleur font de
ce document un document d’exception des plus complet.
|
|
|
|
|
|
Section 220 |
|
Moteur
Attention
: cette section du présent manuel, comporte uniquement 12
pages consacrées au radiateur. Pour la partie motrice
complète, veuillez vous reportez à notre réf. JD/MA.MOT
CTM 3254.
|
|
Section 230 |
|
Alimentation
Attention
: cette section du présent manuel, comporte uniquement 12
pages consacrées aux réservoirs, aux aides au démarrage par
temps froid, au régulation du régime et au filtre à air.
Pour la pompe d'alimentation, le filtre à combustible, la
pompe d'injection ,les injecteurs et le turbocompresseur,
veuillez vous reportez à notre réf. JD/MA.MOT CTM 3254.
|
|
Section 240 |
|
Équipement
électrique. Avec page couleur du démarreur, nombreux
schémas. (200 pages)
N.B.
Le système Sealed Beam ne figure pas dans ce manuel, il
est décrit dans le manuel technique CTM 4459. (non
Disponible)
|
|
Section 250 |
|
Transmission. Nombreuses pages couleur (88
pages) |
|
Section 260 |
|
Direction et freins, avec pages couleurs de la
circulation d'huile. (46 pages) |
|
Section 270 |
|
Système hydraulique avec nombreuses pages couleur
(106 pages) |
|
Section 290 |
|
Cabine, avec pages couleur de la climatisation
(42 pages ) |
|
|
|
|
|
|
 |
|
Réf:/ JD/ MA MOT 3254
Manuel d'atelier concessionnaire - N° CTM 3254 de 1987 - des
moteurs John Deere 3179, 4239 et 6359. Par
contre, la dépose et la repose des moteurs sont traités dans le manuel
technique consacré à la machine en question.
Remise en état : culasse, soupapes,
arbres à cames, arbres d'équilibrage, bloc cylindres, chemises, pistons
et bielles, vilebrequin, paliers et volant, distribution, lubrification,
refroidissement, admission et échappement, alimentation et tringlerie
d'accélération. (200 pages)
|
|
|
|
|
