Réf:/Massey
6200 atelier

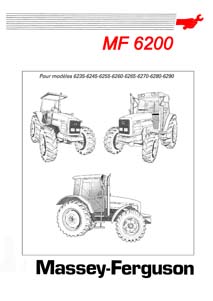

Manuel de réparation
concessionnaire - émission 2 de mai 2001 - des tracteurs
de la série MF6200.
MF6235, MF6245, MF6255,
MF6265, MF6260, MF6270, MF6280 et MF6290
Spécifications, séparation des ensembles, caractéristiques moteurs, embrayage, boite de
vitesses, pont arrière, prise de force, pont avant 4RM, essieu 2RM,
hydraulique, électricité, électronique. (1574 pages )
(Le
démontage remontage des moteurs Perkins ne figurent pas dans le manuel*),
Moteurs*(Non
Abordés dans le manuel
)
|
|
|
|
|
|
|
Type tracteur |
|
Type de Moteur |
Pour le moteur: |
MF6235 capot plongeant |
|
4 cylindres type 1004 40T (AK31398) |
Réf:/Perk091 |
MF6235 standard |
|
4 cylindres type 1004 40T (AK31304) |
Réf:/Perk091 |
MF6245 capot plongeant |
|
4 cylindres type 1004 40T (AK31399) |
Réf:/Perk091 |
MF6245 standard |
|
4 cylindres type 1004 40T (AK31305) |
Réf:/Perk091 |
MF6255 capot plongeant |
|
4 cylindres type 1004 40T (AK31354) |
Réf:/Perk091 |
MF6255 standard |
|
4 cylindres type 1004 40T (AK31306) |
Réf:/Perk091 |
MF6265 standard |
|
4 cylindres type 1004 40T (AM31307) |
Réf:/Perk091 |
MF6260 standard |
|
6 cylindres type 1006 60 (YG31427) |
Réf:/Perk091 |
MF6270 standard |
|
6 cylindres type 1006 60T (YH31428) |
Réf:/Perk091 |
MF6280 standard |
|
6 cylindres type 1006 60T (YH31429) |
Réf:/Perk091 |
MF6290 standard |
|
6 cylindres type 1006 60T (YH31430) |
Réf:/Perk091 |
|
|
|
|
Introduction
spécifications : |
|
Lecture du manuel,
caractéristiques générales, dimensions châssis et points de
fixation, consigne de sécurité, conseils pratiques,
instructions de mise en service, tables de conversion,
produits de fixation et d'étanchéité, couples de serrage |
34 pages |
Séparation des ensembles |
|
Séparation des ensembles :
séparation moteur/boite de vitesses, séparation boîte de
vitesses/pont arrière et séparation bâti avant/moteur. |
20
pages |
Moteur
|
|
Moteur : Les
moteurs Perkins ne figurent pas dans ce manuel.
uniquement les caractéristiques, volant
moteur et amortisseurs, entretroises embrayage spring
loaded, entretroise embrayage pressure loaded, entretoise
inverseur sous couple.
|
36 pages |
Embrayage
|
|
Embrayage :
à engagement mécanique "Spring
Loaded", à engagement
hydraulique "Pressure Loaded". |
28 pages |
Boite de vitesses |
|
Boîte de vitesses
: généralités, fonctionnement, boitier d'entrée
inverseur sous couple et inverseur mécanique, speedshift
avec inverseur sous couple et inverseur mécanique,
dynashift avec inverseur sous couple et inverseur
mécanique, inverseur sous couple, inverseur mécanique,
couvercle de sélection inverseur sous couple, couvercle
de sélection inverseur mécanique, tiges guides et
fourchettes, arbre de sortie boite de vitesses normal
duty, et boite de vitesses heavy duty, arbre
d'intermédiaire boite de vitesses normal duty et boite
de vitesses heavy duty, arbre de renvoi boite de
vitesses normal duty et boite de vitesses heavy duty,
vitesses rampantes.
|
290
pages |
Pont
arrière |
|
Pont arrière : présentation,
couvercle de relevage, trompettes standard, trompettes
renforcées, frein à main, différentiel, pistons de freins et
joints, crochet automatique, crochet d'attelage.
|
98
pages |
Prise
de Force |
|
Prise de force : arbre
intermédiaire, pignon menant, frein de prise de force, arbre
de prise de force démontable, arbre de prise de force
crabotable et arbre à plateaux, prise de force proportionnelle à l'avancement,
embrayage de prise de force. |
66
pages |
Pont avant |
|
Pont avant : ensemble embrayage 4
RM, réductions finales, différentiel, essieu avant 2RM,
colonne de direction, paliers de pont avant. (190 pages)
|
190
pages |
Hydraulique |
|
Centre
ouvert : description circuit, freinage de
remorque, distributeurs auxiliaires, distributeur de
relevage, direction hydrostatique, composants basse
pression, maitres-cylindres de frein et
d'embrayage et purges, valve 17 bar, couvercle droit,
couvercle gauche, valve de commande embrayage,
bloc de commande inverseur sous couple, commande dynashift, tests.
Centre
fermé : valve de
commande embrayage, bloc de commande inverseur sous
couple, commande dynashift, description
circuit, freinage de remorque, bloc de priorités,
distributeurs auxiliaires, distributeur de relevage,
direction hydrostatique, couvercle droit, couvercle
gauche, circuit des maîtres-cylindres de frein et
d'embrayage et purge, tests.
|
344 pages |
Electrique |
|
Equipement électrique :
équipements électriques Rists et Deutsch, nombreux schémas. |
90
pages |
Electronique |
|
Autotronic 2 - description, contrôle sans testeur.
datatronic 3 - description, contrôle sans testeur.
Relevage
électronique tracteur cabine - Description,
autodiagnostic.
Relevage
électronique tracteur plateforme - Description et
contrôle sans testeur.
Datatronic 2 - description
Testeur,
programmateur - description, Reprogrammation et
contrôle sur tracteur.
Wintestet
- description
autotronic 2 et 3 avec Wintest
TC / DCC
avec Wintest
Relevage
électronique avec Wintest
Datatronic avec Wintest.
|
132 pages |
Guide de l'utilisateur Wintest
N° 3 378 265 M2 de mai 2002
|
|
-
Wintest : généralités,
-
autotronic 2 avec wintest,
-
autotronic 2 schémas électriques,
-
autotronic 3 avec wintest,
-
autotronic 3 calibration et schémas électriques,
-
TC/DCC : avec wintest, procédure de calibration, codes
erreur, schémas électriques
-
relevage électronique : avec Wintest, code erreur et schémas
électriques
-
datatronic 2 : avec wintest, schéma électrique
-
joystick : avec wintest, codes erreurs
-
autotronic 3 vers kit autotronic
-
Kit autotronic vers autotronic 3
|
370 pages
|
|
|
|
|
 |
|
Réf:/Perk 91
Manuel de réparation des Moteurs Perkins Nouvelle Série 1000
de février 1997. Publication TPD 1350F Edition
Modèles AJ, AK, AM, AP et AQ moteurs 4 Cylindres et YG,
YH et YK moteurs 6 Cylindres diesel pour applications
industrielles et agricoles (292 pages)
|
Généralités |
|
Spécifications |
|
Opérations de réparation: |
|
Ensemble culasse |
Ensembles piston et bielle |
Ensemble vilebrequin |
|
Ensemble carter et |
Commande de distribution |
Ensemble bloc-cylindres |
|
Calage du moteur |
Système d'aspiration |
Circuit de graissage |
|
Système d’alimentation |
Circuit de refroidissement |
Volant et carter de volant |
|
Equipement électrique |
Equipement auxiliaire |
Liste d’outils spéciaux |
|
|
|
Retour à
l'accueil
Manuels et livrets d'entretien
|
 |
|
Réf:/Massey
6200
ME

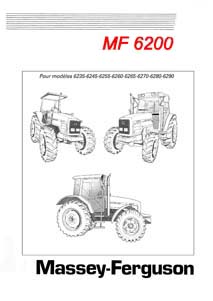

Livret d'utilisation et
d'entretien N° 3 378 305 M3
de juillet 2002 - pour
tracteurs MF de la série 6200 : 6235,
6245, 6255, 6260, 6265, 6270, 6280
et 6290, moteur 4 et 6 cylindres. Identification du tracteur,
consignes de sécurité et garantie, commandes et instruments de contrôle,
utilisation, entretien et réglages, caractéristiques, accessoires et
options. (166 pages)
|
 |
|
Réf:/Massey
6200 TR

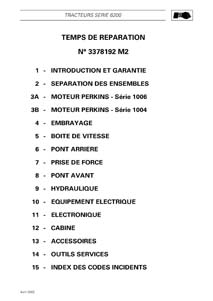

Temps de réparations
nécessaires pour chaque intervention, avec vue des pièces
concernées pour tracteurs
Massey Ferguson série 6200
:
MF6235 capot plongeant, MF6235 standard, MF6245
capot plongeant, MF6245 standard, MF6255 capot plongeant, MF6255
standard, MF6265 standard, MF6260 standard, MF6270 standard, MF6280
standard et
MF6290
standard
N° 3 378 192 M2 d'avril 2002
des tracteurssérie 6200.
Dans le
détail : introduction et garantie, séparation des ensembles, moteur Perkins série 1006,
moteur Perkins série 1004, embrayage, boites de vitesses, pont arrière,
prise de force, pont avant, hydraulique, équipement électrique,
équipement électronique, cabine, accessoires, outils services, index des
codes incidents.
(488 pages)
|
